200T三梁四柱液压机-四柱液压机-滕州市汉格液压机械有限公司

参数名称		单位	Y32-四柱液压机
参数名称		单位	40	63	100	100	160	160B	200	315	400	500	500C	630	800	1000	1250	1600	2000
公称力		KN	400	630	1000	1000	1600	1600	2000	3150	4000	5000	5000	6300	8000	10000	12500	16000	20000
顶出力		KN	120	190	190	190	400	400	400	630	630	1000	1000	1000	1600	2000	2000	2000	3200
液体最大压强		Mpa	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	26
滑块最大行程		mm	450	500	600	700	700	700	800	800	900	900	900	900	900	900	900	900	1300
顶出活塞最大行程		mm	150	200	200	200	200	200	250	300	300	350	350	350	350	400	400	400	500
最大开口高度		mm	700	750	880	880	900	1000	1100	1250	1250	1500	1500	1500	1500	1600	1600	1600	1800
滑块形成速度	空载下行	mm/s	20	20	22	120	100	100	100	100	100	100	100	80	80	80	80	80	110
	工作	mm/s	14	14	14	14	12	12	8	6-8	5-7	5	6	10	8	10	6-10	6-10	4-9
	回程	mm/s	45	120	47	120	70	70	52	60	45	70	70	60	70	60	50	40	70
工作台有效尺寸	左右	mm	500	580	720	720	680	1000	1000	1260	1240	1400	2400	1500	1500	1580	1700	2000	3200
工作台有效尺寸	前后	mm	460	500	580	580	620	800	900	1200	1200	1400	1400	1500	1400	1600	1600	1600	2200
电机功率		KW	5.5	7.5	7.5	7.5	7.5	7.5	15	15	15	37	37	44	60	60	74	74	3x37

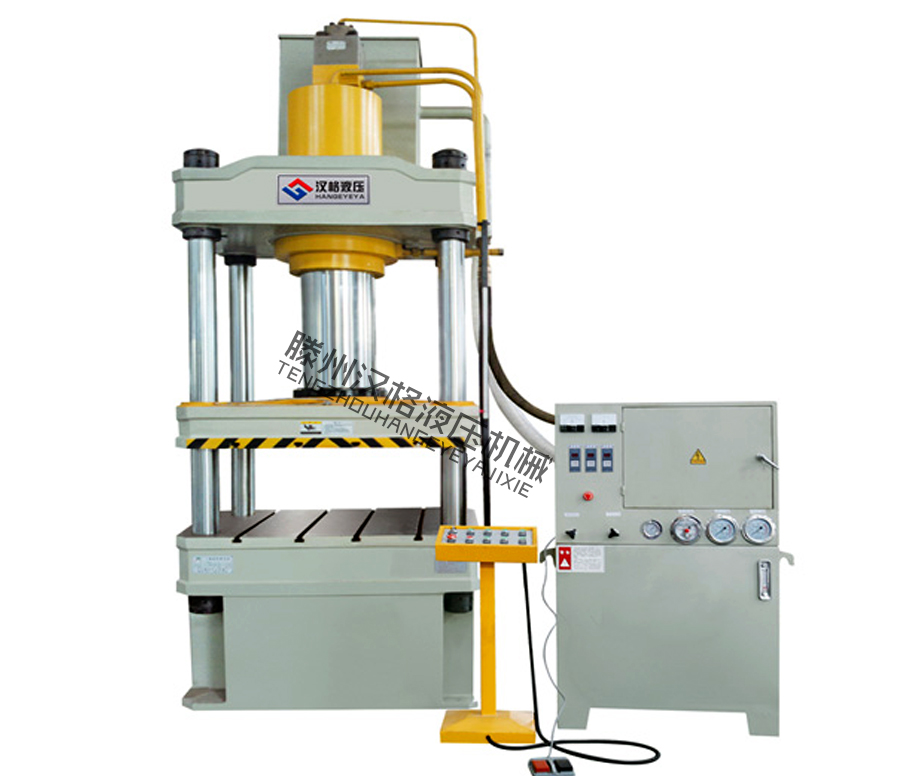

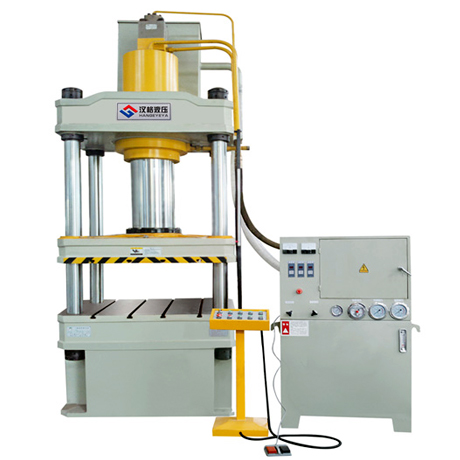

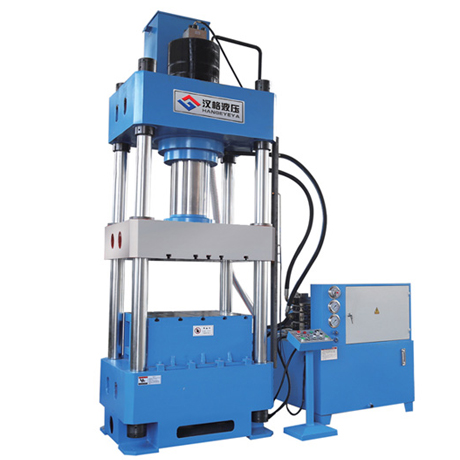

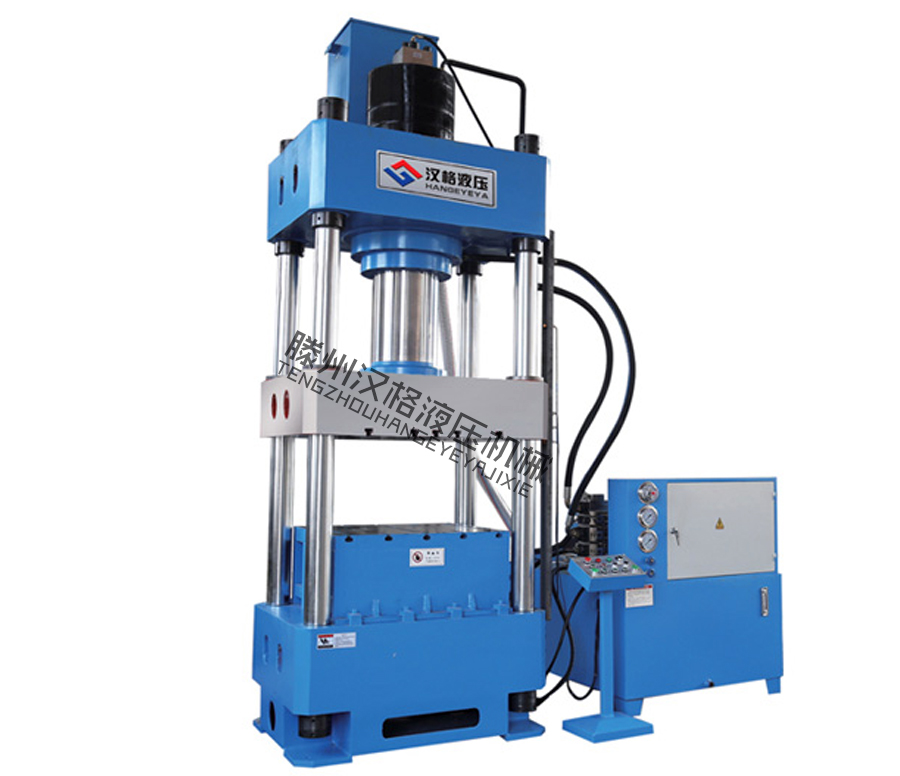

一、200t四柱油压机概述
1、200t油压机机身采用三梁四柱式结构：由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。
2、上横梁、滑块和工作台采用优质钢板焊接而成，焊后经高频振动消除焊接应力，液压机的立柱为优质45#钢，表面中频淬火并镀铬处理。
3、压力机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。
4、压力机的工作台与滑块上均有T形槽，便于用户模具安装。
二、200t油压机液压系统
1、液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。
2、液压机泵站由油箱、高压泵、电动机、插装阀等组成，油箱由钢板焊接。油箱采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。
3、液压系统密封可靠，不渗不漏。液压机主要管路采用法兰连接和抗震管夹。
